Linee di cablaggio e lavorazione cavi: macchine taglia-spela cavi industriali e automazione del cablaggio
Le linee di cablaggio per la lavorazione dei cavi elettrici sono oggi una componente centrale nei processi industriali di produzione. L’evoluzione dell’automazione ha trasformato questi sistemi in linee integrate per la lavorazione del cavo, capaci di garantire elevata precisione, continuità operativa e riduzione degli scarti produttivi.
All’interno di queste linee, le macchine taglia-spela cavi industriali rappresentano il cuore del processo: eseguono taglio a misura e sguainatura dell’isolante in un unico ciclo automatizzato, assicurando ripetibilità anche su produzioni ad alto volume.
Nel settore operano aziende specializzate nella progettazione di macchine per il cablaggio industriale, come COMTEC S.r.l., attiva dal 1983 nello sviluppo di soluzioni per la lavorazione automatizzata dei cavi, tra cui macchine taglia-spela, svolgitori e sistemi di gestione del materiale.

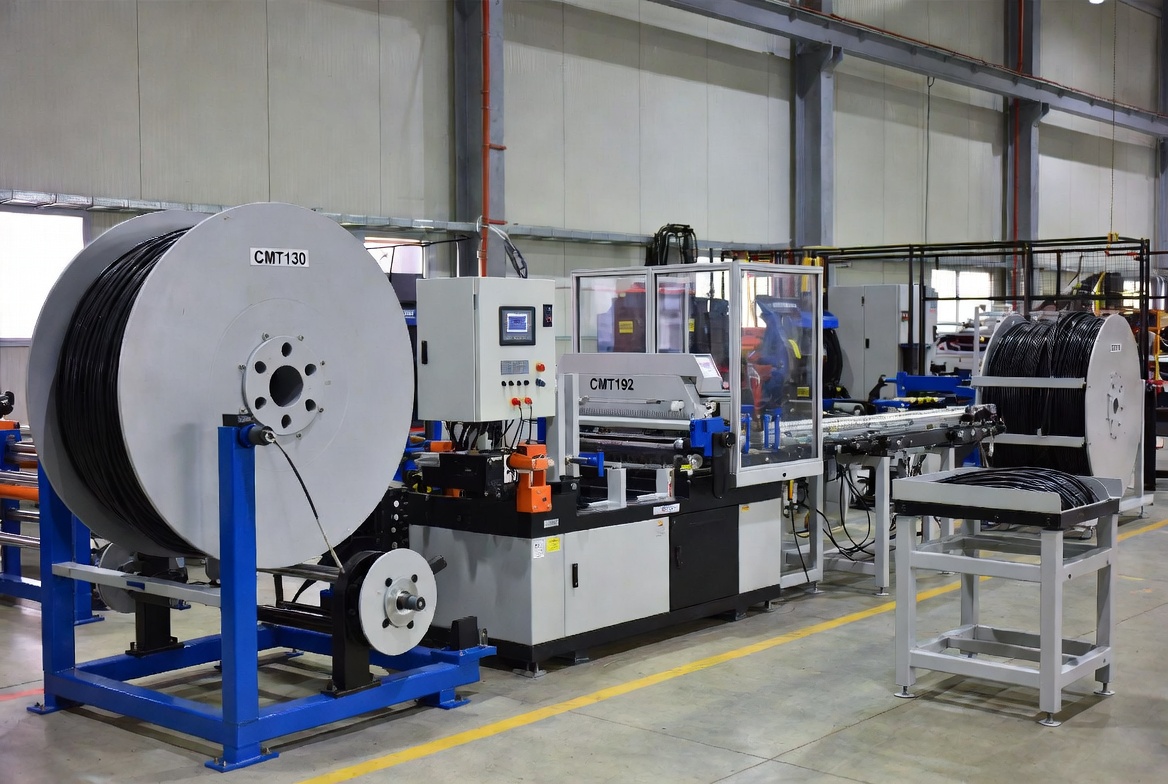

Linee di cablaggio automatizzate: come funzionano
Una linea automatica di cablaggio industriale non è più composta da macchine isolate, ma da un sistema integrato in cui ogni componente è sincronizzato.
Una configurazione tipica include:
- svolgitore per bobine o matasse
- prefeeder o loop control
- macchina taglio e spelatura cavi
- sistema di raccolta del prodotto finito
Questo tipo di architettura consente un flusso produttivo continuo e riduce drasticamente gli interventi manuali.
Alimentazione del cavo: matasse vs bobine
La scelta del sistema di alimentazione è fondamentale per progettare una linea di lavorazione cavi efficiente.
Matasse di cavo
Utilizzate principalmente per:
- produzioni flessibili
- piccoli lotti
- lavorazioni non continue
Vantaggio: semplicità
Limite: controllo tensione meno preciso
Bobine industriali
Le bobine sono lo standard nelle linee di cablaggio automatiche industriali.
Utilizzate per:
- produzione continua
- grandi volumi
- automazione avanzata
Vantaggio: continuità produttiva
Maggior compatibilità con sistemi automatici
Lo svolgitore rappresenta il primo elemento della linea di lavorazione cavi e ha un ruolo determinante nella stabilità dell’alimentazione del materiale. In funzione della tipologia di alimentazione del cavo, gli svolgitori possono essere configurati in modo diverso.
Nel caso delle matasse di cavo, si utilizzano generalmente svolgitori passivi, soluzioni semplici e adatte a produzioni flessibili o a piccoli lotti. Questa configurazione è tipica di impianti meno complessi, dove non è richiesta una sincronizzazione avanzata con le macchine a valle.
Quando invece l’alimentazione avviene tramite bobine industriali, lo svolgitore diventa un elemento più evoluto della linea. In questi casi si utilizzano infatti svolgitori motorizzati o sincronizzati, spesso collegati direttamente alle macchine taglia-spela cavi, in modo da garantire un flusso continuo e perfettamente controllato del materiale.
Prefeeder e controllo loop: stabilità dell’alimentazione nella linea di cablaggio
Tra lo svolgitore e la macchina taglia spela cavi viene spesso inserito un prefeeder per cavi oppure un sistema di controllo loop (loop control). Questi dispositivi sono elementi fondamentali nelle moderne linee di cablaggio automatizzate, perché garantiscono la continuità e la stabilità dell’alimentazione del materiale.
La loro funzione non è solo quella di “supporto”, ma di vera e propria regolazione dinamica del flusso del cavo, indipendentemente dal tipo di alimentazione utilizzata a monte.
Funzione tecnica del prefeeder
Il prefeeder viene integrato per migliorare il comportamento del cavo durante il transito verso le macchine a valle.
In particolare permette di:
- stabilizzare la tensione del cavo durante lo svolgimento
- compensare accelerazioni e decelerazioni della macchina taglia-spela
- evitare micro-interruzioni, blocchi o strappi del materiale
- garantire un’alimentazione continua e controllata
- ridurre lo stress meccanico sul cavo
In pratica, il prefeeder agisce come “buffer intelligente” tra svolgimento e lavorazione.
Loop control per macchine taglia-spela: cos’è e perché è indispensabile
Il loop control è una periferica fondamentale per le macchine taglia-spela cavi, progettata per controllare in modo preciso l’alimentazione e l’avanzamento del cavo durante il processo produttivo.
Questo sistema lavora senza contatto, utilizzando sensori che monitorano in tempo reale la posizione e la tensione del cavo, solitamente nel tratto compreso tra il prefeeder (svolgitore) e la macchina taglia spela.
Come funziona il loop control
Il funzionamento del loop control si basa sulla creazione di una riserva dinamica di cavo (loop):
- Se il cavo è troppo teso, tende a salire
- I sensori rilevano questa variazione
- Il sistema invia un segnale per:
- aumentare la velocità del prefeeder
- oppure rallentare la macchina taglia-spela
In questo modo, il loop control mantiene costante l’alimentazione del cavo, adattandosi automaticamente alle variazioni di velocità della linea.
Prefeeder anche con alimentazione diretta da rastrelliera
Un aspetto importante, spesso sottovalutato, è che il prefeeder non è limitato ai sistemi con bobine su svolgitore tradizionale.
Nelle linee industriali moderne, infatti, può essere utilizzato anche quando l’alimentazione avviene tramite rastrelliere porta bobine, dove il cavo viene prelevato direttamente da supporti statici.
In queste configurazioni, il prefeeder serve comunque a:
- regolare la tensione in ingresso alla linea
- uniformare il flusso del cavo proveniente dalla rastrelliera
- evitare variazioni dovute alla posizione o al diametro residuo della bobina

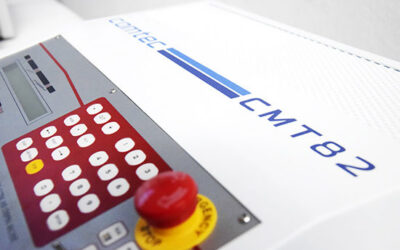

Macchine taglia-spela cavi industriali: il cuore del sistema
Le macchine taglia spela cavi industriali sono il centro della linea di produzione.
Le loro funzioni principali sono:
- taglio preciso del cavo a misura
- rimozione dell’isolante (spelatura)
- lavorazioni ripetitive ad alta velocità
Benefici principali delle macchine taglia spela cavi:
- riduzione degli errori umani
- maggiore produttività
- precisione costante
- standard qualitativo elevato
Le soluzioni più avanzate sono progettate per essere integrate in linee completamente automatiche di cablaggio.
COMTEC S.r.l.: tecnologie per la lavorazione cavi industriali
Nel settore delle macchine per il cablaggio industriale, COMTEC S.r.l. è un’azienda italiana attiva dal 1983, specializzata nella progettazione e produzione di:
- macchine taglia-spela cavi
- svolgitori industriali
- prefeeder e sistemi di alimentazione
- accatastatori e matassatori
- soluzioni integrate per la lavorazione del cavo
Le soluzioni COMTEC sono progettate per l’integrazione in linee di cablaggio automatizzate, con particolare attenzione a precisione, affidabilità e continuità produttiva.
Vantaggi delle linee di cablaggio automatizzate
L’adozione di una linea integrata per la lavorazione dei cavi consente vantaggi concreti:
Efficienza produttiva
- flusso continuo del materiale
- riduzione dei tempi di fermo
- maggiore output produttivo
Qualità del prodotto
- precisione costante nel taglio
- riduzione scarti
- uniformità del cablaggio
Riduzione costi
- meno interventi manuali
- minori errori
- maggiore efficienza operativa
Sicurezza
- minore manipolazione del cavo
- automazione dei processi ripetitivi
- riduzione rischi operativi
Fine linea: raccolta e gestione del cavo dopo la lavorazione
Dopo le fasi di taglio e spelatura eseguite dalla macchina taglia-spela cavi, il materiale lavorato deve essere gestito in modo controllato nella fase finale della linea. Questa fase, spesso sottovalutata, è in realtà fondamentale per garantire ordine, tracciabilità e continuità produttiva.
Per questo motivo, le linee di cablaggio industriali integrano sistemi specifici di raccolta del cavo, che possono essere configurati in base al tipo di prodotto finito e al successivo processo logistico o produttivo.
Matassatori cavi: raccolta ordinata e pronta all’uso
I matassatori cavi hanno il compito di raccogliere il cavo lavorato e avvolgerlo in matasse regolari e ripetibili, secondo parametri impostati (lunghezza, diametro interno ed esterno).
Questa soluzione è particolarmente indicata quando il cavo deve essere:
- spedito come prodotto finito o semilavorato
- riutilizzato in lavorazioni successive da altri reparti produttivi
In molti impianti, il matassatore è integrato con sistemi di legatura automatica o etichettatura, per migliorare la tracciabilità del prodotto.
Accatastatori: gestione lineare e separazione del prodotto
Gli accatastatori rappresentano una soluzione alternativa alla matassatura, pensata per quando il cavo non deve essere avvolto, ma mantenuto in forma lineare, ordinata e separata.
In questo caso, il sistema dispone il cavo in modo controllato su supporti o convogliatori, evitando torsioni o avvolgimenti.
Funzione tecnica dell’accatastatore
L’accatastatore è progettato per:
- mantenere l’orientamento naturale del cavo
- evitare stress meccanici dovuti all’avvolgimento
- garantire separazione tra diversi lotti
- facilitare operazioni successive (assemblaggio, cablaggio, taglio secondario)
Differenza funzionale tra matassatore e accatastatore
La scelta tra le due soluzioni dipende direttamente dal flusso produttivo a valle:
- il matassatore è ideale quando il prodotto deve diventare un’unità logistica compatta e movimentabile
- l’accatastatore è preferito quando il cavo deve restare in configurazione lineare per lavorazioni successive o integrazione immediata in altri processi
Come scegliere una linea di cablaggio industriale
La scelta della linea ideale dipende da:
- tipo di cavo
- volume produttivo
- livello di automazione richiesto
- spazio disponibile
Una progettazione corretta della linea di cablaggio permette di massimizzare il ROI e ridurre i costi operativi nel medio-lungo periodo.
Le moderne linee di cablaggio automatizzate rappresentano oggi uno standard indispensabile nella lavorazione dei cavi elettrici industriali.
L’integrazione tra svolgitori, prefeeder e macchine taglia-spela cavi industriali consente di ottenere un processo produttivo stabile, scalabile e altamente efficiente.
Nel settore, aziende come COMTEC S.r.l., attiva dal 1983 nella produzione di macchine per la lavorazione del cavo, contribuiscono allo sviluppo di soluzioni tecnologiche avanzate per l’automazione del cablaggio industriale.
