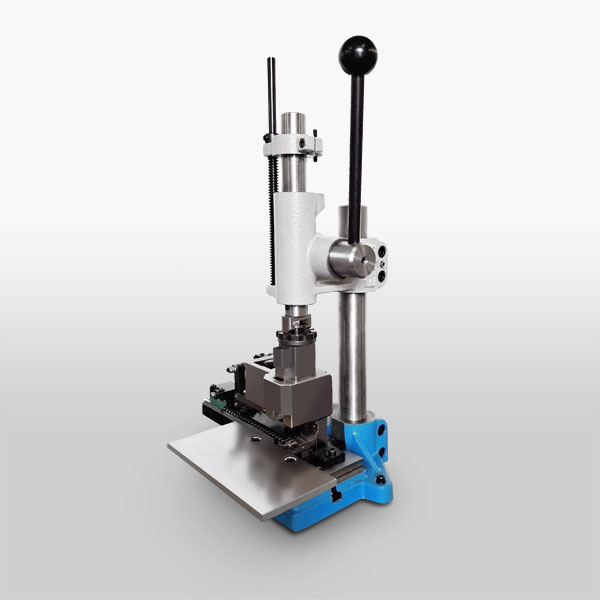

Pressa manuale da banco per la regolazione di miniapplicatori elettrici
Pressa Manuale da Banco per Aggraffatura e regolazione precisa dei miniapplicatori per terminali elettrici - immagine 2
Richiedi preventivo

Pressa Manuale da Banco per Aggraffatura e regolazione precisa dei miniapplicatori per terminali elettrici

COD: CMT194 Categoria:

Pressa manuale per la regolazione dei miniapplicatori per terminali elettrici e per l’aggraffatura dei terminali  per campionature e piccole produzioni

Tipologia

Manuale, Meccanico
Forza

400 kg
Forza applicata

esercitata sulla leva 10 kg
Corsa

0 ~ 80 mm
Altezza di aggraffatura al P.M.I.

Regolabile
Altezza libera regolabile

35 ~ 270 mm
Angolo di rotazione per mm di corsa

4° 02’
Foro dello stelo (ram)

Ø16 H7 x 26 mm
Dimensioni piano di lavoro

130 x 120 mm
Peso

17 kg
Brand

Comtec
MPN

CMT194

Contattaci per qualsiasi informazione





    Pressa Manuale da Banco per la Regolazione dei Miniapplicatori e per la crimpatura di piccole produzioni

    La CMT194 è una pressa manuale da banco, progettata per offrire massima precisione, affidabilità e versatilità che consente la crimpatura di terminali elettrici e la regolazione precisa dei miniapplicatori.

    Può essere utilizzata sia per la crimpatura di terminali elettrici in piccole produzioni o prototipazione, sia per la regolazione precisa dei miniapplicatori per terminali elettrici, prima della loro installazione su presse automatiche o semi-automatiche.
    Questa pressa rappresenta uno strumento indispensabile nei reparti tecnici e di attrezzaggio, poiché consente di eseguire controlli accurati e tarature fondamentali sui miniapplicatori, garantendo che ogni utensile sia perfettamente calibrato prima di essere messo in produzione.

    La pressa manuale CMT 194 è altamente robusta, precisa, flessibile ed ergonomica.
    La forza esercitata è lineare e costante lungo tutta la corsa, in funzione della forza applicata sulla leva.
    Può inoltre essere utilizzata per operazioni di assemblaggio, montaggio di anelli o cuscinetti, piccole operazioni di piegatura

    Facile da installare su qualsiasi banco da lavoro grazie ai fori predisposti, la pressa consente una rapida regolazione della corsa e il montaggio degli utensili in modo intuitivo.

    Funzioni principali

    • Aggraffatura di prova dei terminali per la verifica della qualità del contatto elettrico e meccanico.
    • Regolazione dell’altezza di aggraffatura dei miniapplicatori, fondamentale per assicurare la corretta compressione del terminale sul conduttore.
    • Verifica e taratura della posizione di chiusura e apertura del miniapplicatore.
    • Facile accesso alla zona di lavoro per un’installazione e una regolazione rapida e sicura del miniapplicatore.
    • Compatibile con i miniapplicatori standard a passo 135, montabili tramite interfaccia universale Ø16 H7 dello stelo.

    Perché utilizzarla

    Utilizzare la CMT194 nella fase di set-up consente di:

    • Ridurre i tempi di fermo macchina
    • Evitare errori di montaggio sugli impianti automatici
    • Eseguire test funzionali in sicurezza
    • Garantire una qualità costante fin dalla prima produzione
    • Realizzare piccole produzioni di aggraffatura
    • Realizzare piccole produzioni di prototipazione

    Punti di forza

    • Struttura solida in ghisa/acciaio
    • Regolazione corsa superiore e inferiore
    • Foro standard Ø16 H7 per utensili
    • Zero manutenzione ordinaria
    • Opzionale: finecorsa di precisione (BDC)

    Potenza restituita dalla pressa sull’asse dello stelo:
    (in funzione della forza applicata sulla leva)

    Forza sulla leva (kg) Potenza restituita (kg)
    10 120
    15 180
    20 240
    25 300
    30 360
    40 480
    60 605
